โซลูชันกระจกนิรภัยที่ “แตกแล้วไม่ร่วง” ปกป้องชีวิต ทรัพย์สิน และคงสภาพช่องเปิดแม้กระจกเสียหาย
เมื่อกระจกลามิเนตแตก เศษกระจกทั้งหมดจะยังยึดติดอยู่กับแผ่นฟิล์มตรงกลาง ไม่ร่วงหล่นใส่ผู้คนด้านล่าง และช่องเปิดยังคงถูกปิดกั้นไว้
กระจกเทมเปอร์แก้ปัญหา “แตกแล้วบาดคน” ด้วยการแตกเป็นเม็ดเล็ก แต่ยังเหลือโจทย์สำคัญที่กระจกเทมเปอร์ตอบไม่ได้ นั่นคือเมื่อแตกแล้วกระจกร่วงหล่นจากกรอบทั้งบาน — ลองนึกภาพกระจกหลังคาเหนือศีรษะ ราวกันตกชั้น 30 หรือหน้าต่างอาคารสูงริมถนน การร่วงของกระจกแม้เป็นเม็ดเล็กก็ยังอันตราย และช่องเปิดที่ว่างเปล่าคือความเสี่ยงต่อการตกจากที่สูงและการบุกรุก กระจกลามิเนต (Laminated Glass) คือคำตอบของโจทย์นี้ และเป็นเหตุผลว่าทำไมกระจกบังลมหน้ารถยนต์ทุกคันบนโลกจึงถูกกฎหมายบังคับให้ใช้กระจกลามิเนตมาตั้งแต่อดีต
กระจกลามิเนตคืออะไร และมีขั้นตอนการผลิตอย่างไร
กระจกลามิเนต คือกระจกตั้งแต่ 2 แผ่นขึ้นไปประกบติดกันด้วยแผ่นฟิล์มโพลิเมอร์ (Interlayer) ตรงกลางอย่างถาวรภายใต้ความร้อนและแรงดันสูง ฟิล์มที่ใช้แพร่หลายที่สุดคือ PVB (Polyvinyl Butyral) ซึ่งมีความเหนียว ยืดหยุ่น และยึดเกาะผิวกระจกได้ดีเยี่ยม เมื่อกระจกแตก รอยร้าวจะกระจายเป็นลายใยแมงมุม แต่เศษกระจกทุกชิ้นยังคงยึดติดกับฟิล์ม แผ่นกระจกจึงยังคงรูปอยู่ในกรอบ
กระจกที่นำมาประกบเลือกได้อิสระ — กระจกธรรมดา (Annealed), ฮีทสเตร็งเท่น หรือเทมเปอร์ — และการเลือกนี้ส่งผลต่อพฤติกรรมหลังแตกอย่างมาก (อธิบายในหัวข้อเปรียบเทียบด้านล่าง)
ขั้นตอนการผลิต
เตรียมกระจก — ตัด เจียร (และเทมเปอร์หากสเปคกำหนด) จากนั้นล้างด้วยน้ำบริสุทธิ์และอบแห้งสนิท เพราะฝุ่นหรือความชื้นเพียงเล็กน้อยจะกลายเป็นตำหนิถาวรและจุดเริ่มต้นของการหลุดล่อน (Delamination)
วางประกบฟิล์มในห้องสะอาด (Clean Room) — วางแผ่นฟิล์ม PVB ระหว่างกระจกในห้องควบคุมอุณหภูมิและความชื้น ฟิล์มเลือกความหนาได้เป็นชั้น ๆ ละ 0.38 มม. (มาตรฐานคือ 0.38 / 0.76 / 1.52 มม.) และเลือกสีหรือความทึบได้
รีดไล่อากาศเบื้องต้น (De-airing / Nip Roll) — ผ่านลูกกลิ้งร้อนเพื่อรีดอากาศระหว่างชั้นออกและให้ฟิล์มเริ่มยึดผิวกระจก ได้ชิ้นงานกึ่งใสที่เรียกว่า Pre-laminate
อบในหม้ออัดความดัน (Autoclave) — ขั้นตอนชี้ขาดคุณภาพ ชิ้นงานถูกอบที่ประมาณ 120-140°C ภายใต้ความดันราว 10-14 บาร์ นาน 2-4 ชั่วโมง ฟิล์มจะหลอมประสานกับกระจกเป็นเนื้อเดียว ใสสนิท และยึดติดถาวร
ชนิดของฟิล์มคั่นกลาง: PVB, SGP และ EVA
ฟิล์มคือหัวใจของกระจกลามิเนต การเลือกชนิดฟิล์มให้ถูกงานสำคัญไม่แพ้การเลือกกระจก:
| ชนิดฟิล์ม | จุดเด่น | เหมาะกับ |
|---|---|---|
| PVB มาตรฐาน | สมดุลดี ราคาคุ้มค่า ใช้แพร่หลายที่สุด | งานอาคารทั่วไป หน้าต่าง ราวกันตกมีเฟรม |
| Acoustic PVB | ชั้นแกนนุ่มพิเศษ ดูดซับเสียงย่านความถี่พูด-จราจร | ห้องนอนติดถนน โรงแรม ห้องประชุม สตูดิโอ |
| SGP (SentryGlas / Ionoplast) | แข็งแรงกว่า PVB ~5 เท่า แข็งเกร็งกว่า ~100 เท่า ทนความชื้นและขอบเปลือยได้ดี เมื่อแตกยังคงรูปทรงรับแรงต่อได้ (Post-breakage Strength) | ราวกันตกไร้กรอบ พื้นกระจก บันไดกระจก หลังคากระจก งาน Structural |
| EVA | กระบวนการผลิตง่าย ทนความชื้น ประกบวัสดุตกแต่ง (ผ้า ลายไม้ LED) ได้ดี | กระจกตกแต่งภายใน งานดีไซน์พิเศษ |
จุดตัดสินใจสำคัญ: ราวกันตกกระจกแบบไร้ราวจับต่อเนื่อง (Free-standing Balustrade) และงานที่ขอบกระจกเปลือยโดนฝน มาตรฐานสมัยใหม่และผู้ผลิตส่วนใหญ่แนะนำ SGP แทน PVB เพราะ PVB ที่ขอบเปลือยเจอความชื้นสะสมนาน ๆ เสี่ยงขุ่นและหลุดล่อน และเมื่อกระจกเทมเปอร์+PVB แตกทั้งสองแผ่น แผ่นกระจกจะพับตัวอ่อนเหมือนผ้าห่ม ขณะที่ SGP ยังคงตั้งทรงรับแรงได้ชั่วคราวจนกว่าจะเปลี่ยน
กระจกลามิเนตมีข้อดีอย่างไรบ้าง
ความปลอดภัยหลังแตกสูงสุด — เศษไม่ร่วง ช่องเปิดไม่โล่ง
คุณสมบัติเฉพาะตัวที่กระจกชนิดอื่นไม่มี: เมื่อแตก เศษกระจกยึดติดฟิล์มและแผ่นยังค้างในกรอบ ผู้คนด้านล่างปลอดภัยจากเศษร่วง ผู้ใช้งานไม่ตกจากช่องเปิด และอาคารยังปิดกั้นลมฝนได้จนกว่าจะเปลี่ยนบาน นี่คือเหตุผลที่มาตรฐานทั่วโลกบังคับใช้กระจกลามิเนตกับกระจกเหนือศีรษะ (Overhead Glazing) หลังคากระจก Skylight ราวกันตก และพื้นกระจก
ป้องกันการบุกรุกและการโจรกรรม
กระจกธรรมดาหรือเทมเปอร์ถูกทุบทะลุได้ในครั้งเดียว แต่กระจกลามิเนตแม้กระจกแตก ฟิล์มยังคงขวางไว้ ต้องใช้เวลาและเสียงดังต่อเนื่องกว่าจะเจาะทะลุ ซึ่งเพียงพอให้ระบบรักษาความปลอดภัยทำงานหรือผู้บุกรุกล้มเลิก งานที่ต้องการการป้องกันสูงสามารถเพิ่มชั้นฟิล์มและชั้นกระจก โดยอ้างอิงมาตรฐานต้านการบุกรุก EN 356 (ระดับ P1A-P8B) ไปจนถึงกระจกกันกระสุนตาม EN 1063 ซึ่งล้วนเป็นกระจกลามิเนตหลายชั้นทั้งสิ้น
ลดเสียงรบกวนได้ดีกว่ากระจกตันความหนาเท่ากัน
ชั้นฟิล์ม PVB ทำหน้าที่เป็นตัวหน่วง (Damping Layer) ตัดการสั่นสะเทือนระหว่างกระจกสองแผ่น ลดปรากฏการณ์ Coincidence Dip ที่กระจกตันแผ่นเดียวมีจุดอ่อน กระจกลามิเนต 6.38 มม. กันเสียงได้ดีกว่ากระจกตัน 6 มม. อย่างชัดเจน และหากใช้ฟิล์ม Acoustic PVB จะเพิ่มค่า STC ได้อีก 2-3 dB เหมาะที่จะใช้เป็นแผ่นหนึ่งในชุดกระจกอินซูเลทสำหรับงานกันเสียงจริงจัง
กรองรังสี UV ได้มากกว่า 99%
ฟิล์ม PVB ดูดซับรังสีอัลตราไวโอเลตได้เกิน 99% ช่วยชะลอการซีดจางของเฟอร์นิเจอร์ ผ้าม่าน พื้นไม้ งานศิลปะ และสินค้าในตู้โชว์ โดยไม่ลดแสงสว่างที่มองเห็น (Visible Light) จึงเป็นที่นิยมในพิพิธภัณฑ์ แกลเลอรี และร้านค้าปลีกระดับบน
อิสระในการออกแบบ
ฟิล์มคั่นกลางเลือกได้ทั้งใส ขุ่นนม (Translucent White) สีต่าง ๆ พิมพ์ลาย หรือประกบวัสดุพิเศษอย่างผ้าและตาข่ายโลหะ รวมถึงเทคโนโลยี Smart Glass (PDLC) ที่สลับใส-ขุ่นด้วยไฟฟ้า ก็สร้างบนโครงสร้างกระจกลามิเนตเช่นกัน
ข้อจำกัดที่ควรรู้ก่อนเลือกใช้
1. ความแข็งแรงต่อแรงกระแทกไม่ได้เพิ่มขึ้นเหมือนเทมเปอร์ — กระจกลามิเนตจากกระจกธรรมดายังแตก “ง่าย” ใกล้เคียงกระจกธรรมดา จุดเด่นคือพฤติกรรมหลังแตก ไม่ใช่การป้องกันการแตก หากตำแหน่งใช้งานเสี่ยงแรงกระแทกสูงและต้องการทั้งสองคุณสมบัติ ให้ใช้เทมเปอร์ลามิเนต
2. ขอบกระจกคือจุดอ่อน — ขอบที่ฟิล์มสัมผัสความชื้น น้ำขัง หรือยาแนวที่ไม่เข้ากัน (Incompatible Sealant) เสี่ยงเกิดการหลุดล่อนและขุ่นขาวที่ขอบ (Delamination) การติดตั้งต้องมีการระบายน้ำในเฟรมที่ดี และงานขอบเปลือยกลางแจ้งควรใช้ฟิล์ม SGP ช่างต้องตรวจสอบความเข้ากันได้ของซิลิโคนกับฟิล์มตามเอกสารผู้ผลิตเสมอ
3. หนักและหนากว่า — กระจกลามิเนตหนักกว่ากระจกตันที่ให้ผลใกล้เคียงกัน วงกบ บานพับ และโครงรับต้องคำนวณรองรับ โดยเฉพาะบานเปิด-บานเลื่อนขนาดใหญ่
4. การตัดหลังผลิตทำได้จำกัด — ลามิเนตจากกระจกธรรมดาพอตัดได้ด้วยเทคนิคเฉพาะ (กรีดสองหน้าและเผาฟิล์ม) แต่ไม่แนะนำสำหรับงานคุณภาพ ส่วนเทมเปอร์ลามิเนตตัดไม่ได้เด็ดขาด ดังนั้นควรสรุปขนาดก่อนสั่งผลิตเช่นเดียวกับกระจกเทมเปอร์
5. อุณหภูมิสูงต่อเนื่องมีผลต่อฟิล์ม — PVB เริ่มอ่อนตัวที่ราว 60-70°C กระจกลามิเนตสีเข้มบนหลังคา Skylight เขตร้อนที่สะสมความร้อนสูง ควรปรึกษาผู้ผลิตเรื่องชนิดฟิล์มและการระบายความร้อน หรือเลือกฟิล์มที่ทนอุณหภูมิสูงกว่า
ความหนาของกระจกลามิเนตและวิธีอ่านสเปค
ความหนากระจกลามิเนตเขียนเป็นทศนิยมที่รวมฟิล์มแล้ว วิธีอ่าน:
6.38 มม. = กระจก 3 มม. + ฟิล์ม 0.38 มม. + กระจก 3 มม.
| ความหนารวม | โครงสร้าง | การใช้งานทั่วไป |
|---|---|---|
| 6.38 มม. | 3+0.38+3 | หน้าต่างบ้าน กระจกกันเสียงเบื้องต้น งานตกแต่ง |
| 8.38 มม. | 4+0.38+4 | หน้าต่าง/ประตูบานใหญ่ขึ้น Shopfront ขนาดเล็ก |
| 10.38 / 10.76 มม. | 5+ฟิล์ม+5 | ผนังกระจก ประตู ราวกันตกมีเฟรม (ตามการคำนวณ) |
| 12.76 มม. | 6+0.76+6 | Shopfront ผนังกระจกสูง กระจกเหนือศีรษะ (ตามการคำนวณ) |
| 13.52 มม. ขึ้นไป | 6+1.52+6 หรือหนากว่า | ราวกันตกไร้กรอบ (เทมเปอร์+SGP) พื้นกระจก หลังคา งานกันบุกรุกสูง |
หลักจำสำหรับผู้ออกแบบ:
- งานเหนือศีรษะและกันตก → เพิ่มความหนาฟิล์มเป็นอย่างน้อย 0.76 มม. และมักกำหนด 1.52 มม. สำหรับเทมเปอร์ลามิเนต เพราะฟิล์มบางเกินไปรั้งเศษกระจกเทมเปอร์ที่หนักไว้ไม่อยู่
- งานกันเสียง → ความหนากระจกสองฝั่งไม่เท่ากัน + Acoustic PVB ให้ผลดีกว่าเพิ่มความหนาเฉย ๆ
- งานโครงสร้าง → คำนวณโดยวิศวกรตามแรงจริงเสมอ ตารางนี้เป็นเพียงจุดเริ่มต้น
กระจกลามิเนต vs เทมเปอร์ vs เทมเปอร์ลามิเนต เลือกอะไรดี
| คุณสมบัติ | เทมเปอร์ | ลามิเนต (กระจกธรรมดา) | เทมเปอร์ลามิเนต |
|---|---|---|---|
| ความแข็งแรงต่อแรงกระแทก | สูงมาก (4-5 เท่า) | ใกล้เคียงกระจกธรรมดา | สูงมาก |
| ลักษณะการแตก | เม็ดเล็ก ร่วงทั้งบาน | ใยแมงมุม เศษติดฟิล์ม คงรูปดี | แตกละเอียดแต่ติดฟิล์ม |
| คงสภาพในกรอบหลังแตก | ไม่ | ดีมาก | ดี (ควรใช้ฟิล์มหนา/SGP) |
| กันเสียง / กัน UV | ปกติ | ดี / >99% | ดี / >99% |
| กันบุกรุก | ต่ำ (ทุบครั้งเดียวทะลุ) | ดี | ดีมาก |
| เสี่ยง NiS แตกเอง | มี (ลดด้วย HST) | ไม่มี | มี แต่เศษไม่ร่วงเพราะฟิล์มรั้งไว้ |
| ราคาโดยเปรียบเทียบ | ต่ำสุดในกลุ่มนิรภัย | กลาง | สูงสุด |
สรุปการเลือกแบบรวดเร็ว:

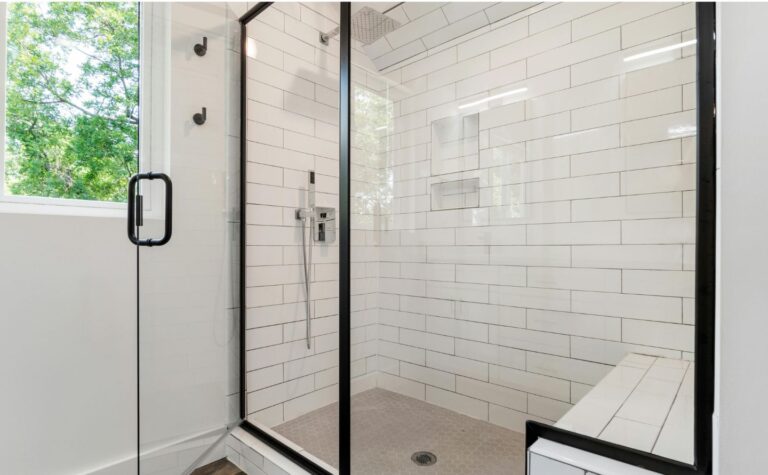

- ประตู ฉากอาบน้ำ ผนังภายในที่คนสัมผัส → เทมเปอร์ (คุ้มค่าที่สุด)
- กันเสียง กัน UV กันขโมย หน้าต่างทั่วไปที่ต้องการความปลอดภัยหลังแตก → ลามิเนต
- เหนือศีรษะ หลังคา Skylight ราวกันตก พื้นกระจก อาคารสูง → เทมเปอร์ลามิเนต (หรือฮีทสเตร็งเท่นลามิเนตสำหรับงานหน้าอาคาร ซึ่งวิศวกร Facade นิยมเพราะเศษแตกชิ้นใหญ่ค้างในกรอบได้ดีกว่าและไม่มีความเสี่ยง NiS)
กระจกลามิเนตใช้สำหรับสิ่งใดบ้าง

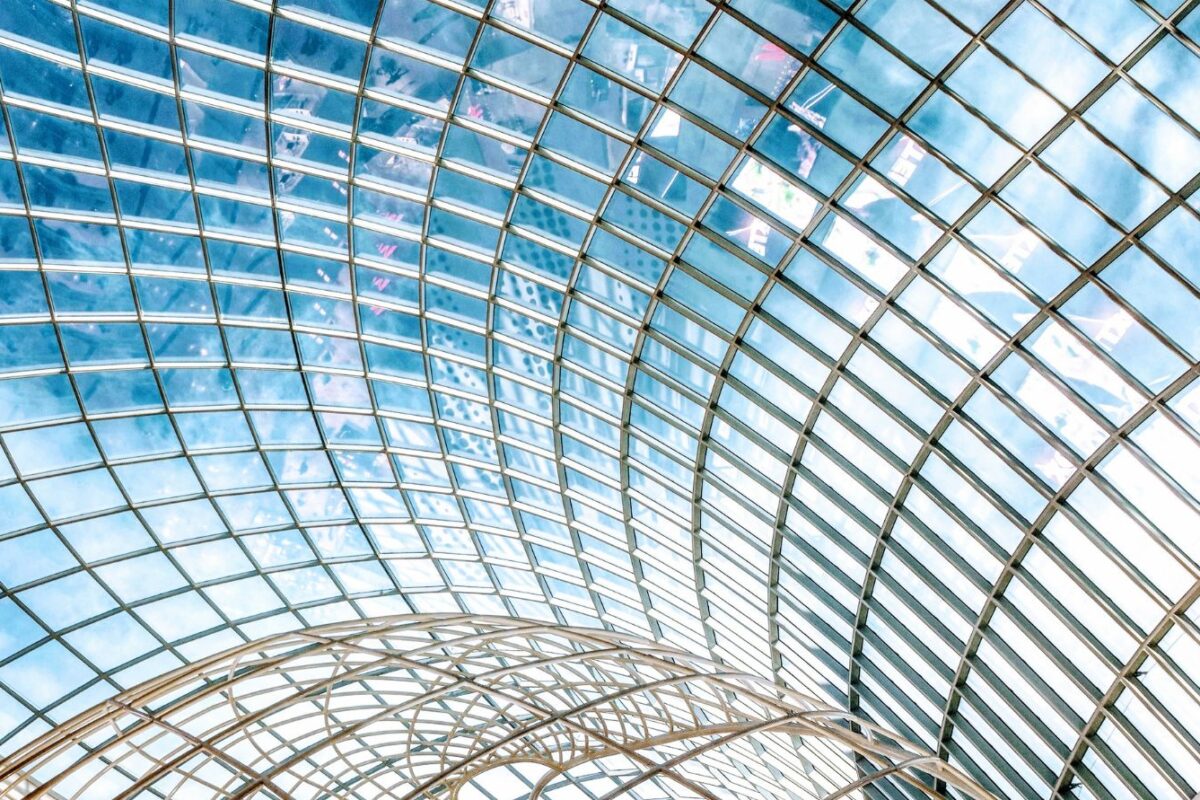

กระจกเหนือศีรษะ หลังคา และ Skylight
ตำแหน่งที่การร่วงของกระจกยอมรับไม่ได้โดยสิ้นเชิง มาตรฐานอาคารกำหนดให้ใช้กระจกลามิเนตเสมอ โดยทั่วไปเป็นเทมเปอร์ลามิเนตหรือฮีทสเตร็งเท่นลามิเนต ฟิล์มหนา 0.76-1.52 มม. ขึ้นไป
ราวกันตก บันได และพื้นกระจก
งานที่กระจกทำหน้าที่ป้องกันการตกจากที่สูง ต้องคงสภาพหลังแตกได้ (Post-breakage Retention) โดยงานไร้กรอบสมัยใหม่นิยมเทมเปอร์ลามิเนต SGP ซึ่งยังตั้งทรงรับแรงชั่วคราวได้แม้กระจกแตกทั้งสองแผ่น

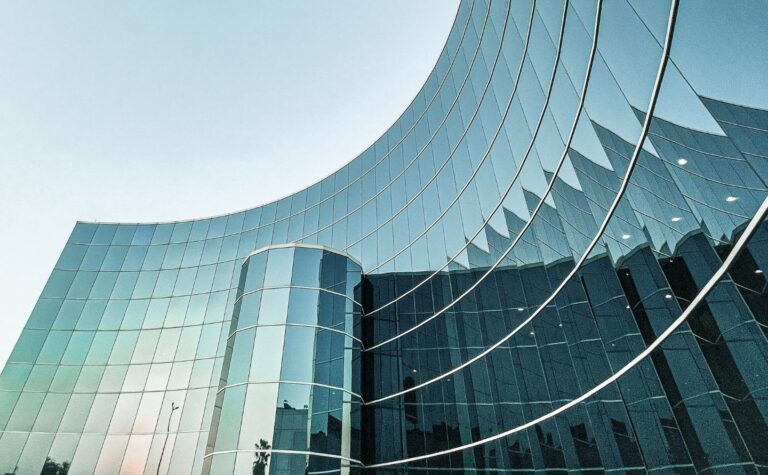

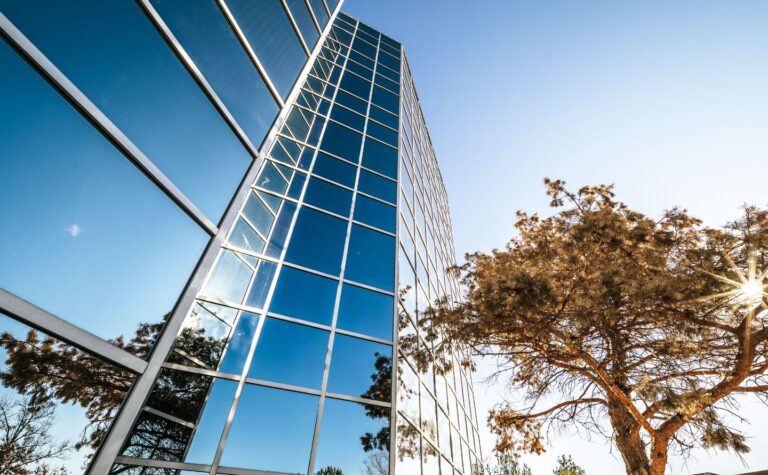

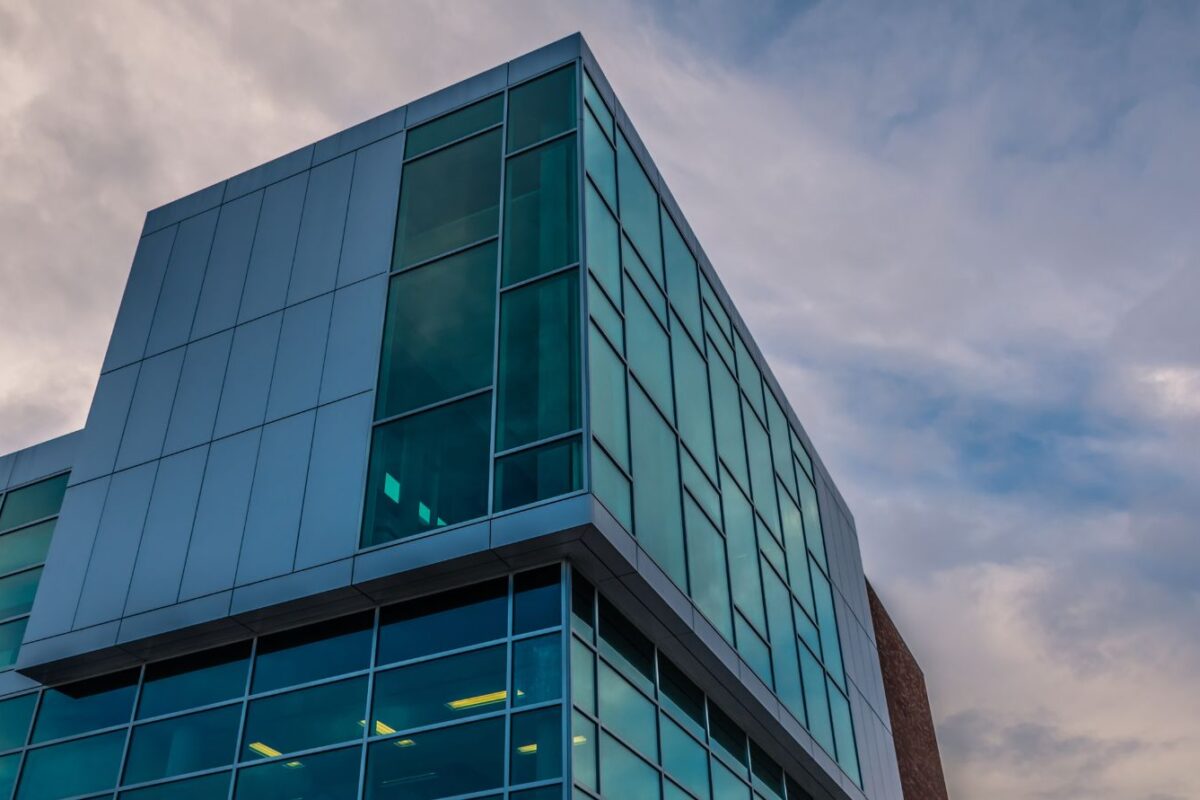

หน้าต่างและ Facade อาคารสูง
ป้องกันเศษกระจกร่วงสู่ทางเท้าเมื่อเกิดการแตกจากพายุ วัตถุปลิว หรือ NiS หลายเมืองใหญ่ทั่วโลกกำหนดให้กระจกอาคารสูงเหนือระดับหนึ่งต้องเป็นลามิเนต และในไทยเป็นแนวปฏิบัติมาตรฐานของอาคารเกรด A
ร้านค้า ตู้โชว์ ธนาคาร และงานกันบุกรุก
Shopfront ร้านทอง ร้านเครื่องประดับ เคาน์เตอร์ธนาคาร และรถขนเงิน ใช้กระจกลามิเนตหลายชั้นตามระดับความเสี่ยง ตั้งแต่กันทุบ (EN 356) จนถึงกันกระสุน (EN 1063)
งานกันเสียง
ห้องนอนติดถนน โรงแรม สตูดิโอ และห้องประชุม ใช้ลามิเนต Acoustic PVB เดี่ยว ๆ หรือประกอบเป็นชุดกระจกอินซูเลทที่มีแผ่นลามิเนตหนึ่งฝั่ง เพื่อค่า STC สูงสุด
ยานยนต์
กระจกบังลมหน้ารถยนต์ทุกคันคือกระจกลามิเนต — คงสภาพเมื่อโดนหินกระเด็น เป็นฐานรองรับการทำงานของถุงลมนิรภัย และป้องกันผู้โดยสารหลุดออกนอกตัวรถเมื่อเกิดอุบัติเหตุ
พิพิธภัณฑ์ แกลเลอรี และงานอนุรักษ์
คุณสมบัติกรอง UV มากกว่า 99% ปกป้องงานศิลปะและวัตถุจัดแสดงจากการซีดจาง พร้อมความปลอดภัยต่อผู้ชมและการป้องกันการโจรกรรมในชุดเดียว
ถ้ากระจกเทมเปอร์คือกระจกนิรภัยที่ “แตกอย่างปลอดภัย” กระจกลามิเนตคือกระจกนิรภัยที่ “แตกแล้วยังปกป้องต่อ” — เศษไม่ร่วง ช่องเปิดไม่โล่ง และยังกันเสียง กัน UV กันบุกรุกในตัว หัวใจของการใช้งานให้ถูกต้องอยู่ที่ 3 เรื่อง: เลือกชนิดกระจกที่ประกบ (ธรรมดา / ฮีทสเตร็งเท่น / เทมเปอร์) ให้ตรงพฤติกรรมหลังแตกที่ต้องการ, เลือกชนิดและความหนาฟิล์ม (PVB / Acoustic / SGP) ให้ตรงโจทย์และสภาพแวดล้อม และปกป้องขอบกระจกจากความชื้นและยาแนวที่ไม่เข้ากันตั้งแต่การติดตั้ง
ในทางปฏิบัติ กระจกลามิเนต เทมเปอร์ และอินซูเลทไม่ใช่คู่แข่งกัน แต่เป็นชิ้นส่วนที่ประกอบร่วมกันตามความเสี่ยงของแต่ละตำแหน่งในอาคารเดียวกัน หากไม่แน่ใจ ควรปรึกษาผู้ผลิตกระจกหรือวิศวกร Facade ตั้งแต่ขั้นตอนออกแบบ
