โซลูชันประตูกระจกที่ตอบโจทย์ทั้งความสวยงาม การเปิดพื้นที่ และความปลอดภัย สำหรับบ้านพักอาศัย ร้านค้า และอาคารพาณิชย์
ความนิยมในการออกแบบพื้นที่แบบเปิดโล่ง (Open Plan) และการเชื่อมต่อพื้นที่ภายในกับภายนอกอย่างไร้รอยต่อ ทำให้ประตูกระจกบานสวิงและบานเฟี้ยมกลายเป็นตัวเลือกอันดับต้น ๆ ของทั้งเจ้าของบ้าน ผู้ประกอบการร้านค้า และสถาปนิก เพราะนอกจากจะให้ทัศนวิสัยที่โปร่งใส รับแสงธรรมชาติได้เต็มที่แล้ว ยังช่วยให้พื้นที่ดูกว้างขึ้นและเพิ่มมูลค่าให้กับงานสถาปัตยกรรมอีกด้วย
ประตูกระจกบานสวิงคืออะไร และมีกี่ประเภท

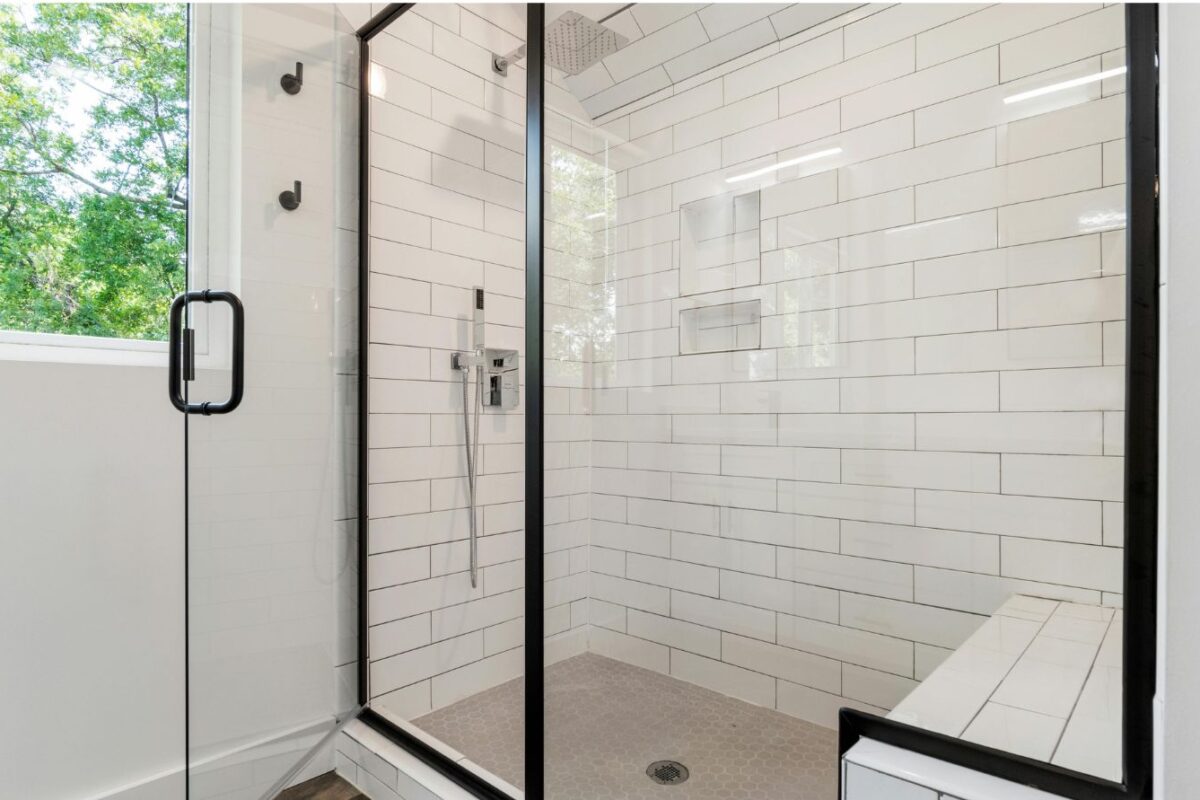

ประตูกระจกบานสวิง (Glass Swing Door) คือประตูที่หมุนเปิด–ปิดรอบจุดหมุน (Pivot) หรือบานพับ (Hinge) โดยตัวบานทำจากกระจกนิรภัยเทมเปอร์แบบเปลือย (Frameless) หรือมีเฟรมอะลูมิเนียม/สเตนเลสประกอบ นิยมใช้เป็นประตูทางเข้าหลักของร้านค้า สำนักงาน โรงแรม และบ้านพักอาศัยสมัยใหม่
ประเภทของบานสวิงตามลักษณะการเปิด
1. บานสวิงทางเดียว (Single Action) — เปิดได้ทิศทางเดียว เข้าหรือออก เหมาะกับพื้นที่ที่ต้องการควบคุมทิศทางการสัญจร เช่น ห้องประชุม ห้องทำงาน
2. บานสวิงสองทาง (Double Action) — เปิดได้ทั้งผลักเข้าและผลักออก โดยบานจะดีดกลับมาปิดที่ตำแหน่งกึ่งกลางเองด้วยโช้คอัพฝังพื้น เหมาะกับทางเข้าที่มีคนสัญจรหนาแน่น เช่น หน้าร้านค้า ห้างสรรพสินค้า อาคารสำนักงาน
3. บานสวิงเดี่ยวและบานสวิงคู่ — บานเดี่ยวเหมาะกับช่องเปิดกว้างไม่เกินประมาณ 1.20 เมตร ส่วนบานคู่ (Double Door) ใช้กับช่องเปิดกว้าง 1.60–2.40 เมตร ให้ความรู้สึกโอ่โถงและรองรับการสัญจรพร้อมกันสองทิศทาง
อุปกรณ์หลักของประตูบานสวิงกระจก
- โช้คอัพฝังพื้น (Floor Spring / Floor Hinge) — หัวใจของบานสวิงแบบ Frameless ทำหน้าที่เป็นทั้งจุดหมุนและตัวหน่วงให้บานปิดกลับอย่างนุ่มนวล มีให้เลือกหลายรุ่นตามน้ำหนักบาน (เช่น รองรับ 80 กก. / 100 กก. / 150 กก.) และสามารถตั้งค่าให้ค้างบานที่ 90 องศา (Hold Open) ได้
- ฟิตติ้งหนีบกระจก (Patch Fitting) — ชุดอุปกรณ์สเตนเลสหรืออะลูมิเนียมที่หนีบมุมกระจกด้านบน–ล่าง เพื่อยึดบานเข้ากับเดือยหมุนโดยไม่ต้องเจาะเฟรมรอบบาน
- เดือยหมุนบน (Top Pivot / Top Patch) — จุดรับแกนหมุนด้านบน ติดตั้งกับคานทับหลังหรือกระจกฟิกซ์ด้านบน (Over Panel)
- มือจับและกุญแจล็อก — มือจับก้านโยก มือจับแบบ Pull Handle ยาว หรือมือจับฝังในตัวบาน พร้อมชุดกุญแจล็อกที่ Patch ล่างหรือกลอนฝังพื้น
ประตูกระจกบานเฟี้ยมคืออะไร และระบบรางทำงานอย่างไร
ประตูกระจกบานเฟี้ยม (Glass Folding Door / Bi-Fold Door) คือประตูหลายบานที่เชื่อมต่อกันด้วยบานพับ และพับซ้อนเก็บไปด้านข้างเมื่อเปิดออก ทำให้สามารถเปิดช่องทางเข้าได้กว้างเกือบ 100% ของช่องเปิด ซึ่งเป็นจุดเด่นที่ประตูบานสวิงหรือบานเลื่อนทั่วไปทำไม่ได้ นิยมใช้เชื่อมพื้นที่นั่งเล่นกับสวนหรือระเบียง เชื่อมร้านอาหารกับพื้นที่ Outdoor และใช้เป็นฉากกั้นห้องอเนกประสงค์
ระบบรางของบานเฟี้ยม
1. ระบบแขวนรางบน (Top-Hung System) — น้ำหนักบานทั้งหมดถ่ายลงรางด้านบนผ่านชุดลูกล้อแขวน ส่วนรางล่างทำหน้าที่เพียงบังคับแนว (Guide) ข้อดีคือรางล่างแบนเรียบหรือฝังเสมอพื้นได้ ไม่สะดุด ทำความสะอาดง่าย เศษฝุ่นไม่สะสมจนติดขัด แต่โครงสร้างคานด้านบนต้องแข็งแรงพอรับน้ำหนักบานทั้งหมด
2. ระบบรางล่างรับน้ำหนัก (Bottom-Rolling System) — ลูกล้อรับน้ำหนักอยู่ที่รางล่าง รางบนเป็นเพียงตัวประคอง เหมาะกับกรณีที่โครงสร้างด้านบนไม่สามารถรับน้ำหนักได้ เช่น งานรีโนเวตที่คานเดิมมีข้อจำกัด แต่รางล่างจะมีร่องลึกกว่า ต้องหมั่นดูแลไม่ให้เศษฝุ่นหรือทรายเข้าไปติดในราง
การจัดเรียงบาน (Panel Configuration)
บานเฟี้ยมระบุจำนวนบานและทิศทางการพับด้วยรหัส เช่น 3+0 (พับไปทางเดียว 3 บาน), 2+2 (พับแยกซ้าย–ขวาข้างละ 2 บาน) หรือ 3+1 (พับไปข้างหนึ่ง 3 บาน และมี 1 บานที่เปิดแบบบานสวิงได้อิสระ ใช้เป็นประตูเข้า–ออกประจำวันโดยไม่ต้องพับทั้งชุด — เรียกว่า Traffic Door หรือ Access Leaf ซึ่งเป็นตัวเลือกที่แนะนำอย่างยิ่งสำหรับบ้านพักอาศัย)
กระจกชนิดใดที่เหมาะสำหรับประตูบานสวิงและบานเฟี้ยม
เนื่องจากประตูเป็นจุดที่มีการสัมผัส กระแทก และเสี่ยงต่อการชนโดยไม่ตั้งใจสูงที่สุดในอาคาร กฎหมายควบคุมอาคารและมาตรฐานความปลอดภัยจึงกำหนดให้ต้องใช้กระจกนิรภัย (Safety Glass) เท่านั้น
กระจกเทมเปอร์ (Tempered Glass)
เป็นมาตรฐานหลักของประตูกระจกทั้งสองระบบ ผ่านกระบวนการอบชุบความร้อนแล้วเป่าลมเย็นอย่างรวดเร็ว ทำให้แข็งแรงกว่ากระจกธรรมดา 4–5 เท่า และเมื่อแตกจะแตกเป็นเม็ดเล็กคล้ายเม็ดข้าวโพด ไม่มีคมแหลมขนาดใหญ่ ลดความเสี่ยงการบาดเจ็บ
- บานสวิง Frameless: นิยมใช้กระจกเทมเปอร์ใสความหนา 10 มม. หรือ 12 มม. ขึ้นอยู่กับขนาดบานและน้ำหนัก
- บานเฟี้ยมแบบมีเฟรมอะลูมิเนียม: นิยมใช้กระจกเทมเปอร์ 6–10 มม. เพราะเฟรมช่วยรับแรงและกระจายน้ำหนักแล้ว
กระจกลามิเนตเทมเปอร์ (Tempered Laminated Glass)
สำหรับงานที่ต้องการความปลอดภัยระดับสูงขึ้น เช่น อาคารสูง โรงเรียน โรงพยาบาล หรือจุดที่หากกระจกแตกแล้วเศษต้องไม่ร่วงหล่น กระจกลามิเนตที่นำกระจกเทมเปอร์ 2 แผ่นมาประกบด้วยฟิล์ม PVB (เช่น 5+5 มม.) จะให้ทั้งความแข็งแรงและคุณสมบัติที่เศษกระจกยังคงยึดติดกับฟิล์มเมื่อแตก อีกทั้งยังช่วยลดเสียงรบกวนและกรองรังสี UV ได้กว่า 99%
กระจกอินซูเลต (Insulated Glass Unit – IGU)
ในโครงการที่ติดตั้งเครื่องปรับอากาศตลอดเวลาหรือให้ความสำคัญกับการประหยัดพลังงาน บานเฟี้ยมแบบเฟรมอะลูมิเนียมสามารถใส่กระจกอินซูเลต (กระจก 2 ชั้นมีช่องอากาศหรือก๊าซอาร์กอนคั่นกลาง) เพื่อลดการถ่ายเทความร้อนและลดภาระเครื่องปรับอากาศ โดยอาจเลือกกระจกชั้นนอกเป็นกระจก Low-E หรือกระจกตัดแสงร่วมด้วย
หมายเหตุด้านมาตรฐาน: ควรเลือกใช้กระจกเทมเปอร์ที่ผ่านมาตรฐาน มอก. 965 และกระจกลามิเนตตาม มอก. 1222 พร้อมตรวจสอบตราประทับ (Stamp) บนแผ่นกระจกทุกบานก่อนติดตั้ง
เปรียบเทียบข้อดี–ข้อจำกัด: บานสวิง vs บานเฟี้ยม
ประตูกระจกบานสวิง
ข้อดี: เปิด–ปิดรวดเร็ว เหมาะกับการสัญจรถี่ตลอดวัน อุปกรณ์น้อยชิ้น ราคาต่อจุดต่ำกว่า ดีไซน์ Frameless ให้ความรู้สึกหรูหราโปร่งใสเต็มบาน ซ่อมบำรุงง่ายเพราะระบบไม่ซับซ้อน
ข้อจำกัด: ต้องเผื่อรัศมีการสวิงของบาน (Swing Clearance) ทำให้เสียพื้นที่หน้าประตู ช่องเปิดจำกัดตามความกว้างบาน การกันน้ำ–กันฝุ่นทำได้น้อยกว่าระบบมีเฟรมเพราะมีร่องว่างรอบบานประมาณ 3–5 มม.
ประตูกระจกบานเฟี้ยม
ข้อดี: เปิดช่องได้กว้างสุดเกือบเต็มช่องเปิด เชื่อมพื้นที่ในและนอกอาคารได้สมบูรณ์ที่สุด ระบายอากาศดีเยี่ยม เมื่อปิดสนิทระบบเฟรมพร้อมยางซีลกันน้ำฝนและฝุ่นได้ดี เพิ่มมูลค่าและความน่าสนใจให้งานออกแบบ
ข้อจำกัด: ราคาสูงกว่าบานสวิงอย่างมีนัยสำคัญ (ค่าอุปกรณ์รางและลูกล้อคุณภาพสูง) ต้องมีพื้นที่ด้านข้างสำหรับซ้อนเก็บบาน การติดตั้งต้องการความแม่นยำสูงมาก โครงสร้างรองรับต้องแข็งแรงและไม่แอ่นตัว การดูแลรักษารางและลูกล้อต้องสม่ำเสมอกว่า
สรุปแนวทางเลือกเบื้องต้น: หากเป็นทางเข้า–ออกหลักที่ใช้งานถี่ → บานสวิง | หากต้องการเปิดพื้นที่กว้างเชื่อมภายใน–ภายนอกเป็นครั้งคราว → บานเฟี้ยม | หรือใช้ทั้งสองระบบร่วมกันด้วยบานเฟี้ยมแบบมี Traffic Door
ข้อควรรู้ในการติดตั้งสำหรับช่าง
การติดตั้งประตูกระจกทั้งสองระบบมีรายละเอียดที่ส่งผลโดยตรงต่ออายุการใช้งานและความปลอดภัย ดังนี้
งานบานสวิง
- การฝังโช้คอัพพื้น ต้องเทปูนหล่อบล็อกโช้คให้ได้ระดับและแนวแกนหมุนตรงกับเดือยบนเป๊ะ ความคลาดเคลื่อนของแนวดิ่ง (Plumb) ไม่ควรเกิน 1–2 มม. มิฉะนั้นบานจะปิดไม่สนิทหรือดีดกลับผิดจังหวะ
- ตรวจสอบระดับพื้นสำเร็จ (Finished Floor Level) ก่อนฝังโช้ค เพราะฝาครอบโช้คต้องเรียบเสมอวัสดุปูพื้นขั้นสุดท้าย
- การตั้งค่าโช้ค ปรับความเร็วปิด (Closing Speed) และจังหวะกระแทกปิด (Latching Action) ให้บานปิดสนิทแต่ไม่กระแทกแรง และทดสอบรอบการเปิด–ปิดอย่างน้อย 10–20 ครั้งก่อนส่งงาน
- เว้นร่อง (Gap) รอบบาน โดยทั่วไป 3–5 มม. สม่ำเสมอทุกด้าน หากร่องไม่เท่ากันแสดงว่าแนวแกนหมุนเอียง
งานบานเฟี้ยม
- ตรวจสอบคานทับหลัง (Lintel) ก่อนติดตั้งระบบ Top-Hung คานต้องรับน้ำหนักรวมของทุกบานได้โดยมีระยะแอ่นตัว (Deflection) ไม่เกินที่ผู้ผลิตรางกำหนด (โดยทั่วไปไม่เกิน L/500 หรือประมาณ 2–3 มม.) หากคานแอ่นแม้เพียงเล็กน้อย บานจะฝืด เลื่อนสะดุด หรือพับไม่เข้าตำแหน่ง
- การตั้งรางต้องได้ระดับน้ำ 100% ใช้ระดับน้ำเลเซอร์ตรวจตลอดแนวราง ความคลาดเคลื่อนสะสมของรางยาวเป็นจุดที่ทำให้เกิดปัญหามากที่สุดในงานบานเฟี้ยม
- ระยะเผื่อการยืด–หดของอะลูมิเนียม ในงานภายนอกที่โดนแดดโดยตรง เผื่อ Expansion Gap ตามคำแนะนำของระบบเฟรม
- งานซีลกันน้ำ ยาแนวซิลิโคนชนิด Neutral Cure ระหว่างเฟรมกับโครงสร้าง พร้อมตรวจแนวลาดเอียงธรณีประตู (Threshold) ให้น้ำไหลออกด้านนอก และติดตั้งรูระบายน้ำ (Weep Hole) ของเฟรมให้ครบไม่อุดตัน
- ทดสอบก่อนส่งมอบ เปิด–พับ–เก็บบานครบทุกรูปแบบการใช้งาน ตรวจการล็อกทุกจุด (Multi-Point Lock) และการทำงานของ Traffic Door
แนวทางการออกแบบและกำหนดสเปกสำหรับสถาปนิก
ขนาดและสัดส่วนบาน
- บานสวิง Frameless: ความกว้างบานที่เหมาะสม 0.80–1.10 ม. สูงไม่เกินประมาณ 2.40–3.00 ม. (ขึ้นกับความหนากระจกและรุ่นโช้ค) บานที่กว้างหรือสูงเกินไปจะเพิ่มโมเมนต์ที่แกนหมุนและทำให้อุปกรณ์เสื่อมเร็ว หากต้องการช่องเปิดสูงมาก แนะนำใช้กระจกฟิกซ์ Over Panel ด้านบนแล้วคุมความสูงบานเปิดจริงไว้
- บานเฟี้ยม: ความกว้างต่อบานที่นิยม 0.70–1.00 ม. น้ำหนักต่อบานควรอยู่ในพิสัยที่ชุดล้อรองรับ (ตรวจสอบตารางน้ำหนักของผู้ผลิตราง ซึ่งทั่วไปอยู่ราว 80–120 กก./บาน) และควรคำนวณน้ำหนักกระจกจริง: กระจกหนา 10 มม. หนักประมาณ 25 กก./ตร.ม.
ประเด็นที่ต้องระบุในสเปก
1. ชนิดและความหนากระจก พร้อมมาตรฐานอ้างอิง (มอก. 965 / มอก. 1222) และข้อกำหนด Heat Soak Test สำหรับกระจกเทมเปอร์ในตำแหน่งเสี่ยงต่อการแตกเอง (Spontaneous Breakage จาก NiS Inclusion) โดยเฉพาะบานขนาดใหญ่หรืออาคารสาธารณะ
2.ภาระลม (Wind Load) สำหรับบานเฟี้ยมภายนอกอาคาร โดยเฉพาะอาคารสูงหรือพื้นที่ริมทะเล ให้ตรวจสอบค่าการทดสอบระบบเฟรม (Air Infiltration / Water Penetration / Structural Performance) จากผู้ผลิต
3.เกรดอุปกรณ์ฮาร์ดแวร์ ระบุ Cycle Test ของโช้คอัพพื้น (เช่น ผ่านการทดสอบ 500,000 รอบขึ้นไปสำหรับงานสัญจรหนาแน่น) และวัสดุฟิตติ้งเป็นสเตนเลสเกรด 304 ทั่วไป หรือ 316 สำหรับพื้นที่ใกล้ทะเล
4.ทิศทางการเปิดและ Accessibility ความกว้างสุทธิของช่องเปิดเมื่อกางบาน 90 องศาต้องไม่น้อยกว่า 0.90 ม. สำหรับเส้นทางที่ต้องรองรับผู้ใช้รถเข็น และพิจารณาธรณีประตูแบบ Flush Threshold ในงาน Universal Design
5.แถบสัญลักษณ์บนกระจก (Manifestation) กำหนดสติกเกอร์ ฟริตพ่นทราย หรือลวดลายที่ระดับสายตา (ประมาณ 0.90–1.00 ม. และ 1.40–1.60 ม. จากพื้น) เพื่อป้องกันคนเดินชนกระจกใส ซึ่งจำเป็นอย่างยิ่งในอาคารสาธารณะ
6.การประสานงานโครงสร้าง แจ้งวิศวกรโครงสร้างล่วงหน้าเรื่องน้ำหนักแขวนของบานเฟี้ยม Top-Hung และตำแหน่งฝังบล็อกโช้คพื้นของบานสวิง ตั้งแต่ขั้นตอนออกแบบ เพื่อหลีกเลี่ยงการสกัดพื้น–คานภายหลัง
มุมมองด้านพลังงานและสภาวะน่าสบาย
ช่องเปิดกระจกขนาดใหญ่หมายถึงภาระความร้อนที่เพิ่มขึ้นในภูมิอากาศร้อนชื้นแบบประเทศไทย ทิศที่รับแดดบ่าย (ตะวันตก–ตะวันตกเฉียงใต้) ควรพิจารณากระจกตัดแสง กระจก Low-E หรือกระจกอินซูเลตร่วมกับการออกแบบชายคา/แผงบังแดด เพื่อให้ได้ทั้งความโปร่งและค่า OTTV ที่ผ่านเกณฑ์กฎหมายอาคารอนุรักษ์พลังงาน
การดูแลรักษาให้ใช้งานได้ยาวนาน
- ทำความสะอาดรางบานเฟี้ยมอย่างสม่ำเสมอ ใช้เครื่องดูดฝุ่นหรือแปรงปัดเศษทรายออกจากราง โดยเฉพาะรางล่าง ห้ามใช้จาระบีหรือน้ำมันหล่อลื่นในรางเพราะจะจับฝุ่นจนติดขัด ให้ใช้สเปรย์หล่อลื่นชนิดแห้ง (Dry Lubricant / Silicone Spray) กับลูกล้อและบานพับตามรอบที่ผู้ผลิตแนะนำ
- ตรวจสภาพโช้คอัพพื้นทุก 6–12 เดือน หากบานปิดกระแทก ปิดไม่สนิท หรือมีน้ำมันซึมที่ฝาครอบโช้ค ให้เรียกช่างปรับตั้งหรือเปลี่ยนทันที
- ตรวจยางซีลและซิลิโคนรอบเฟรมปีละครั้ง หากพบการแข็งกรอบ ฉีกขาด หรือหลุดร่อน ให้เปลี่ยนก่อนถึงฤดูฝน
- เช็ดทำความสะอาดกระจกด้วยน้ำยาเช็ดกระจกทั่วไปและผ้าไมโครไฟเบอร์ หลีกเลี่ยงใบมีดขูดหรือฝอยขัดที่ทำให้ผิวกระจกเป็นรอย และหมั่นเช็ดคราบน้ำกระด้างในพื้นที่ใกล้ทะเลหรือสระว่ายน้ำเพื่อป้องกันคราบฝังแน่น
- ขันเช็กความแน่นของฟิตติ้งและมือจับปีละครั้ง เพราะการใช้งานถี่ทำให้สกรูคลายตัวได้
ประตูกระจกบานสวิงตอบโจทย์ทางเข้า–ออกที่ใช้งานถี่ด้วยความเรียบง่าย รวดเร็ว และงบประมาณที่คุ้มค่า ส่วนประตูกระจกบานเฟี้ยมคือคำตอบของการเปิดพื้นที่ให้กว้างที่สุดเพื่อเชื่อมโยงภายในกับภายนอกอย่างไร้ขีดจำกัด หัวใจของทั้งสองระบบอยู่ที่การเลือกกระจกนิรภัยที่ได้มาตรฐาน อุปกรณ์ฮาร์ดแวร์คุณภาพที่เหมาะกับน้ำหนักบาน และการติดตั้งที่แม่นยำ ซึ่งเป็นปัจจัยที่กำหนดทั้งความปลอดภัย ความลื่นไหลในการใช้งาน และอายุการใช้งานในระยะยาว
หากคุณกำลังวางแผนโครงการที่ต้องใช้ประตูกระจกบานสวิงหรือบานเฟี้ยม ทีมผู้เชี่ยวชาญของเราพร้อมให้คำปรึกษาตั้งแต่การเลือกชนิดกระจก การคำนวณขนาดบาน ไปจนถึงการติดตั้งหน้างานอย่างมืออาชีพ
